| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | Lunfeng |
| Certificação: | ISO9001:2015 |
| Número do modelo: | LFZDX110 |
| Quantidade de ordem mínima: | 1 pedaço |
| Preço: | Negotiable |
| Detalhes da embalagem: | Primeiro coloque em um polybag e depois coloque em uma caixa. De acordo com os requisitos especiais |
| Tempo de entrega: | 7-25 dias úteis, a negociar |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 500000 peças/peças por mês |
| NOME: | Interruptor de membrana de LED tátil de LED de janela de LCD preto visual fosco | Material: | PET, poliéster (PET), poliéster 0,15 mm |
|---|---|---|---|
| Adesivo traseiro: | 3M467/468, | cores: | Pantone/cor RAL, vermelho, verde, preto, branco |
| Característica: | superfície fosca, circuito prateado | Conector: | Passo de 2,54 mm, conector preto, |
| Chave: | chaves em relevo com cúpulas de metal, | CONDUZIU: | Leds coloridos, SEM filme LGF |
| Janela: | janela LCD preta, sem furos | ||
| Realçar: | Interruptor de membrana LED de aparência fosca,interruptor de membrana LED de 60 Hz,teclado de membrana de LED de aparência fosca |
||

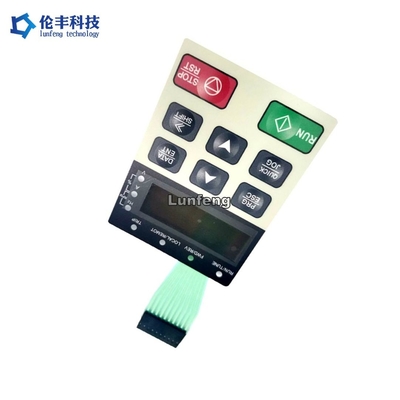

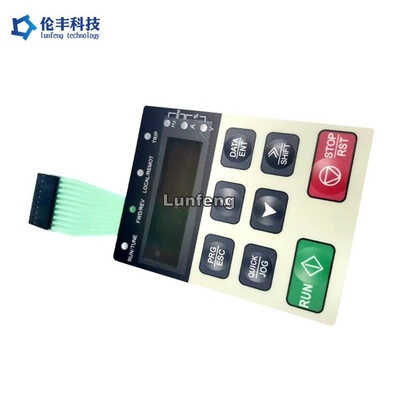

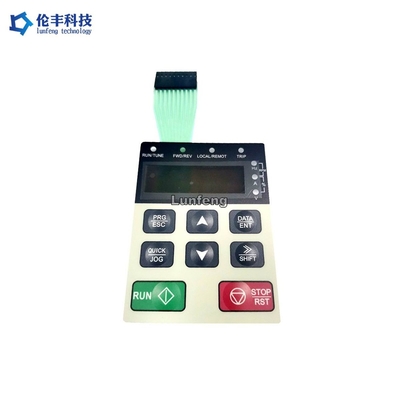

Interruptor de membrana de LED tátil de LED de janela de LCD preto visual fosco
Estrutura do teclado de membrana
Estrutura de 1, 4 camadas: sobreposição gráfica + espaçador + circuito (pode ser circuito PET ou circuito FPC) + adesivo traseiro
2, estrutura de 6 camadas:
Sobreposição gráfica + Espaçador: Retentor de cúpula + Espaçador + Circuito (pode ser circuito PET ou circuito FPC) + Adesivo traseiro;
3, Outra Estrutura
1. Sobreposição + Adesivo de Borracha + Teclado de Borracha + Adesivo de Borracha + Retentor + Espaçador + Circuito + Adesivo Traseiro;
2. Sobreposição + Espaçador + Retentor + Circuito PCB;
E também existem muitos outros tipos de estruturas para a estrutura dos teclados de interface.Baseia-se nas reais necessidades do cliente e podemos projetar a estrutura adequada e econômica para a aplicação final do nosso cliente.
Descrição do interruptor de membrana
Um interruptor de membrana normalmente tem 6 ou mais ou menos camadas.A camada superior de um interruptor de membrana é a interface de sobreposição gráfica entre o usuário e a máquina.A outra camada crítica é a camada de circuito.Também pode ser PET, FPC ou PCB.Todas as camadas são normalmente montadas usando adesivos sensíveis à pressão.O contato entre dois traços pode ser feito por meio de uma almofada de curto-circuito impressa ou por meio de uma cúpula de metal apoiada em pernas.
Formulários:
Nossa Vantagem:
| Itens | Circuito Impresso Prata | Circuito FPC gravado em cobre |
| Material | PET (Poliéster) | Cobre |
| Condutor | prata impressa | Cobre |
| dedos de contato | Prata e Carbono | Banhado a ouro |
| Botões de contato | Prata | Banhado a ouro |
| Vida & Confiabilidade | normal | Boa |
| Estabilidade | normal | Boa |
| Resistência | baixo | muito baixo |
| Custo | baixo | Alto |
| Tempo de espera | 2-3 dias | 7-10 dias |
| Tom |
0,5 mm (não sugerido), 1,0 mm, 1,27 mm, 2,54 mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
| 1. Propriedades Elétricas | Interruptor de Membrana | ||
| Nível elétrico: | 35V(DC), 100mA,1W | ||
| Contato de resistência: | 10Ω~500Ω | ||
| Resistência de isolamento: | 100MΩ/100V | ||
| Dielétricos Tensão-resistência: | 250VRms (50~60Hz 1min) | ||
| Tempo de conversa: | ≤ 5ms | ||
| Vida: | Tipo plano ≥ 5.000.000;Tipo tátil ≥ 1.000.000 | ||
| Dobragem da cauda: | R>1.180 | ||
| 2. Propriedades Mecânicas | |||
| Força Operacional: | Tipo plano 57~284g (2~10oz);Tipo tátil 170~397g (6~14oz) | ||
| Curso do interruptor: | Tipo plano 0,1~0,5 mm;Tipo tátil 0,6 ~ 1,5 mm | ||
| 3. Condições ambientais e de armazenamento | |||
| Temperatura de Operação: | -40°C ~ +80°C | ||
| Temperatura de armazenamento: | -40°C ~ +80°C | ||
| Umidade: | 40°C, 90%~95%, 240 horas |
PERGUNTAS FREQUENTES:
Q1: você é uma fábrica ou empresa comercial?
R: Lunfeng é fabricante/fábrica de interruptor de membrana/sobreposição gráfica.Nós nos especializamos em troca de memrbane por 26 anos.
Q2: Meu arquivo de switch é seguro se eu enviá-lo para você para fabricação?
R: Respeitamos a autoridade de design do cliente e nunca fabricaremos interruptor de membrana/sobreposição gráfica para outra pessoa sem
sua permissão.NDA é aceitável.
Q3: Você pode copiar amostras de interruptor de membrana/sobreposição gráfica sem arquivo?
R: sim, podemos clonar interruptor de membrana/sobreposição gráfica de acordo com suas amostras.
Q4: Que tipo de pagamento você aceita?
UM: TT/Western Union.
Q5: Qual é a sua forma de envio?
R: 1. temos nosso próprio remetente para enviar mercadorias por dhl, ups, fedex, tnt, ems.
2. Se você tiver seu próprio despachante, podemos cooperar com eles.
Q6: Como sobre o MOQ?
A: 1 pcs, mas normalmente 5 pcs amostras para interruptor memrbane, 10 pcs para sobreposição de membrana.
Q7: Qual é o seu mercado principal?
R: Europa, EUA, Brasil, Rússia, Turquia, Irã, Austrialia, Cingapura...
