| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | Lunfeng |
| Certificação: | ISO9001:2015 |
| Número do modelo: | FPC011 |
| Quantidade de ordem mínima: | 1 parte |
| Detalhes da embalagem: | Posto primeiramente em um polybag, a seguir paked em uma caixa. De acordo com as exigências especia |
| Tempo de entrega: | 7-25 dias de trabalho, para ser negociado |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 500000 partes/partes pelo mês |

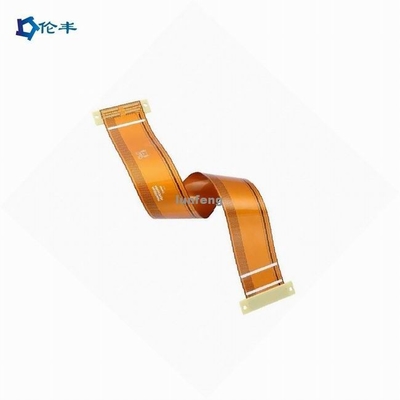

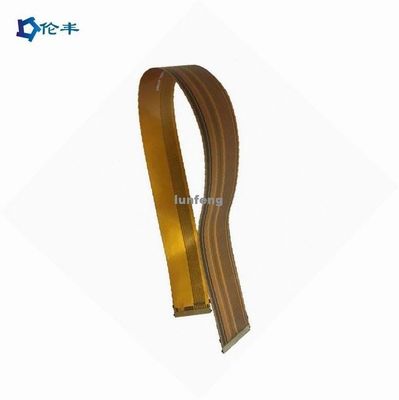

| Nome: | Cabo flexível flexível do PWB FPC da placa de circuito de Flex Printed Circuit FPC | Aplicação: | Produtos eletrónicos de consumo, produto eletrônico |
|---|---|---|---|
| Material:: | Polyimild, PI | Espessura de cobre:: | 0.4-2mil (10-50um), |
| Espessura da placa:: | 0.2-6mm | Tamanho: | Personalizado |
| Revestimento de superfície:: | Prata/lata da imersão OSP/AG ENIG/ENEPIG/de HASL/ | Máscara da solda: | Filme amarelo do PI |
| Artigo: | ODM DO OEM | Esboço: | Perfurar/laser cortou/furado |
| Espessura de cobre: | 1/2OZ 1OZ 2OZ 3OZ, | ||
| Realçar: | Placa de circuito flexível de Polyimild FPC,Placa de circuito flexível do filme FPC do PI,PWB Flex Printed Circuit |
||
Benefícios de circuitos impressos flexíveis
Precisão dos projetos
Desde que os circuitos impressos flexíveis são projetados na maior parte usando a maquinaria automatizada, a margem de erro nos projetos é menos. Esta é uma característica principal de dispositivos eletrónicos superiores. A maioria dos dispositivos eletrónicos avançados no uso usam hoje placas de circuito flexíveis devido ao nível elevado de precisão esperado delas. Os exemplos dos dispositivos que exigem um nível elevado de precisão incluem aqueles usados em ajustes médicos.
São de pouco peso
As placas de circuito podem ser dobradas facilmente, assim podem ser posicionadas nos compartimentos onde outros componentes encontram duro caber. Os coordenadores aproveitam-se destes circuitos que são de pouco peso reduzir o tamanho do pacote.
Flexibilidade
Devido a sua capacidade para ser flexíveis, podem aliviar usuários do esforço do peso e do espaço que as placas de circuito rígidas geram frequentemente. É possível dobrar placas de circuito flexíveis aos vários níveis ao instalá-los. Isto torna possível aumentar os níveis da funcionalidade de vária eletrônica.
|
Especificações do cabo de FPC (circuito impresso flexível)
|
|
| Camada | 1-6layer |
| Tamanho de FPC (máximo/minuto) | Minuto: 10x45mm máximo: 250x1200mm |
| Espessura | 0.050mm-0.2mm |
| Através do diâmetro de furo (máximo) | 6.5mm |
| Com o tamanho do furo (minuto) | 0.2mm |
| Com a tolerância do furo | ±0.025mm |
| Espessura do cobre do furo | Min8μm 38μm máximos |
| Linha largura mínima/espaço | 0.04/0.04 milímetros |
| Gravando a tolerância | ±20% |
| A precisão do teste padrão no furo | ±2mil |
| Tamanho de perfuração (máximo) | φ3.175mm |
| Tamanho de perfuração (minuto) | φ2.0mm |
| Espessura de perfuração da abertura (máxima) | 0.2mm |
| Tolerância termofixo das tintas | ±0.2mm |
| Óleo verde (minuto) | 0.1mm |
| Almofada da solda (minuto) | 8mil*8mil |
| Distância da almofada da solda (minuto) | 8mil |
| tolerância (minuto) | ±0.1mm |
| Material disponível das estratificações | Pl. ANIMAL DE ESTIMAÇÃO. FR4-Pl |
| Espessura de cobre da folha |
12um, 18um, 35um, 70um
|
FAQ:
Q1: São você uma fábrica ou a empresa de comércio?
: Lunfeng é um fabricante/fábrica. Nós pecialize no interruptor por 26 anos, painel do memrbane de toque por 10 anos.
Q2: É meu arquivo do interruptor cofre forte se eu lheo envio para fabricar?
: Nós respeitamos a autoridade do projeto do cliente e nunca fabricaremos o painel de toque para alguma outra pessoa sem
sua permissão. NDA é aceitável.
Q3: Pode você copiar o interruptor de membrana folha de prova gráfica/amostras capacitivas ou resistive do painel de toque sem arquivo?
: Sim, nós podemos clonar a folha de prova do interruptor de membrana/painel de toque gráficos de acordo com suas amostras.
Q4: Que pagamento você aceita?
: TT/Western Union.
Q5: Que é sua maneira de envio?
: 1. Nós temos nosso próprio remetente para enviar bens por DHL, UPS, FEDEX, TNT, EMS.
2. Se você tem seu próprio remetente, nós podemos cooperar com eles.
Q6: Como sobre o MOQ?
: NENHUM MOQ.
Q7: Que é seu mercado principal?
: Europa, EUA, Brasil, Rússia, Turquia, Irã, Austrialia, Singapura…
