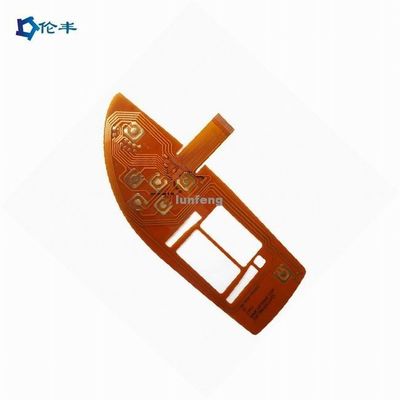

6 camadas FPC Flexible Circuit Board Polyimild Cable para equipamentos médicos e dispositivos eletrônicos

Nome da marca:	Lunfeng
Número do modelo:	FPC001
MOQ:	1 parte
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	500000 partes/partes pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

ISO9001:2015

Material Básico:

Polyimild

Espessura da placa:

0,2-6mm

Min. Espaçamento de linha:

0,003"

Min. Largura da linha:

0,075 mm/0,075 mm (3 mil/3 mil)

Min. Tamanho do furo:

0.1mm (4mil) para HDI/0.15mm (6mil)

Acabamento de Superfície:

HASL/OSP/Ag/ENIG/ENEPIG/prata de imersão/estanho

Espessura do Cobre:

0.4-2mil (10-50um)

Camada:

1-6layer

Tamanho FPC (máximo/min):

Mínimo: 10x45mm Máx.:250x1200mm

Grossura:

0,050 mm--0,2 mm

Detalhes da embalagem:

Posto primeiramente em um polybag, a seguir paked em uma caixa. De acordo com as exigências especia

Habilidade da fonte:

500000 partes/partes pelo mês

Destacar:

6 placa de circuito flexível da camada FPC

Placa de circuito flexível do cabo FPC do PWB

Conjunto do PWB do cabo flexível de Polyimild

Descrição do produto

Placa de Circuito Flexível FPC de 6 Camadas, Cabo de Poliamida, Montagem de PCB Flexível

Placa de Circuito Flexível FPC, cabo FPC flexível de PCB

O PCB é estruturado como um bolo em camadas, apresentando camadas alternadas de diferentes materiais que são laminadas juntas usando calor e adesivo. A fabricação de PCB de dupla camada, também referida como Placa de Circuito Impresso de Dupla Face, envolve uma placa de circuito impresso com duas camadas de padrão condutor. Os circuitos de PCB de dupla face permitem trilhas de roteamento mais próximas e extensas, alternando entre as camadas superior e inferior usando vias. Atualmente, a tecnologia de placa de circuito impresso de dupla face representa o tipo de PCB mais amplamente utilizado na indústria.

Especificações do Cabo FPC (Circuito Impresso Flexível)

Parâmetro	Especificação
Camada	1-6 camadas
Tamanho do FPC (Máx/Mín)	Mín: 10x45mm \| Máx: 250x1200mm
Espessura	0,050mm - 0,2mm
Diâmetro do Furo Passante (Máx)	6,5mm
Tamanho do Furo Passante (Mín)	0,2mm
Tolerância do Furo Passante	±0,025mm
Espessura do Cobre do Furo	Mín 8µm \| Máx 38µm
Largura/Espaço Mínimo da Linha	0,04/0,04 mm
Tolerância de Gravação	±20%
Precisão do Padrão no Furo	±2mil
Tamanho de Perfuração (Máx)	φ3,175mm
Tamanho de Perfuração (Mín)	φ2,0mm
Espessura da Abertura de Perfuração (Máx)	0,2mm
Tolerância de Tintas Termofixas	±0,2mm
Óleo Verde (Mín)	0,1mm
Pad de Solda (Mín)	8mil×8mil
Distância do Pad de Solda (Mín)	8mil
Tolerância (Mín)	±0,1mm
Material de Laminado Disponível	PI, PET, FR4-PI
Espessura da Folha de Cobre	12um, 18um, 35um, 70um

Perguntas Frequentes

P1: Vocês são uma fábrica ou empresa comercial?

R: Lunfeng é um fabricante/fábrica. Somos especializados em interruptores de membrana há 26 anos e em painéis de toque há 10 anos.

P2: Meu arquivo de switch está seguro se eu o enviar para vocês para fabricação?

R: Respeitamos a autoridade de design do cliente e nunca fabricaremos painéis de toque para mais ninguém sem sua permissão. NDA é aceitável.

P3: Vocês podem copiar amostras de interruptores de membrana/overlays gráficos/painéis de toque capacitivos ou resistivos sem arquivo?

R: Sim, podemos clonar interruptores de membrana, overlays gráficos e painéis de toque de acordo com suas amostras.

P4: Qual pagamento vocês aceitam?

R: TT/Western Union.

P5: Qual é o seu método de envio?

R: 1. Temos nosso próprio despachante para enviar mercadorias por DHL, UPS, FEDEX, TNT, EMS.
2. Se você tiver seu próprio despachante, podemos cooperar com eles.

P6: E quanto ao MOQ?

R: Sem quantidade mínima de pedido.

P7: Qual é o seu principal mercado?

R: Europa, EUA, Brasil, Rússia, Turquia, Irã, Austrália, Singapura...
