| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | Lunfeng |
| Certificação: | ISO9001:2015 |
| Número do modelo: | FPC009 |
| Quantidade de ordem mínima: | 1 parte |
| Detalhes da embalagem: | Posto primeiramente em um polybag, a seguir paked em uma caixa. De acordo com as exigências especia |
| Tempo de entrega: | 7-25 dias de trabalho, para ser negociado |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 500000 partes/partes pelo mês |

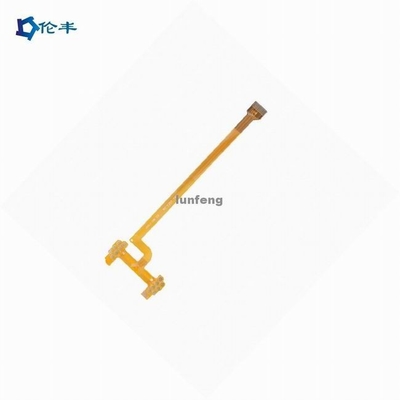

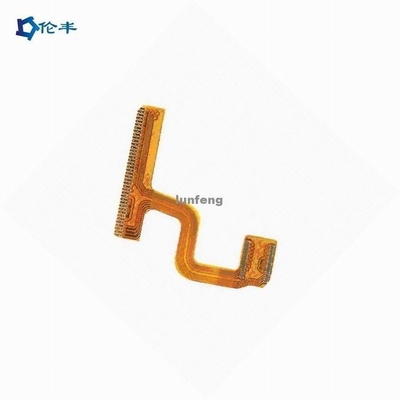

| Nome: | Material flexível do PI do polyimide da placa de circuito de FPC com conector | Aplicação: | Equipamentos eletrônicos |
|---|---|---|---|
| Material:: | Polyimild, PI | Espessura de cobre:: | 0.4-2mil (10-50um), |
| Espessura da placa:: | 0.2-6mm | Tamanho: | Tamanho personalizado |
| Revestimento de superfície:: | Prata/lata da imersão OSP/AG ENIG/ENEPIG/de HASL/ | Máscara da solda: | Filme amarelo do PI |
| Artigo: | OEM/ODM | Serviço do conjunto: | Fatura de FPC |
| Perfil do esboço: | Perfurar/laser cortou/furado | ||
| Realçar: | placa de circuito flexível de 10-50um FPC,placa de circuito flexível do PI FPC do polyimide,placa de circuito impresso flexível do conector |
||
Benefícios de circuitos impressos flexíveis
Capacidade para a liberdade do projeto
Os circuitos impressos flexíveis têm a liberdade do projeto. Não são apenas limitados às duplas camada. Esta é uma grande vantagem para coordenadores. Com este tipo da liberdade os coordenadores podem vir acima com configurações complexas com interconexões diferentes. Além, os circuitos impressos flexíveis podem acomodar componentes diferentes. Se você pergunta a qualquer coordenador ou desenhista lá fora, dir-lhe-ão que a capacidade ter a liberdade do projeto vai uma maneira longa de lhes dar a capacidade para exercitar a diversidade e a faculdade criadora.
Permitem configurações do alto densidade
Desde que podem permitir a combinação dos componentes montados chapeados do através-furo e os de superfície, podem dar a sala para dispositivos do alto densidade. A possibilidade de separação estreita entre os componentes permite o projeto de uns condutores mais leves. Com isto, é possível fornecer o espaço para componentes adicionais.
|
Especificações do cabo de FPC (circuito impresso flexível)
|
|
| Camada | 1-6layer |
| Tamanho de FPC (máximo/minuto) | Minuto: 10x45mm máximo: 250x1200mm |
| Espessura | 0.050mm-0.2mm |
| Através do diâmetro de furo (máximo) | 6.5mm |
| Com o tamanho do furo (minuto) | 0.2mm |
| Com a tolerância do furo | ±0.025mm |
| Espessura do cobre do furo | Min8μm 38μm máximos |
| Linha largura mínima/espaço | 0.04/0.04 milímetros |
| Gravando a tolerância | ±20% |
| A precisão do teste padrão no furo | ±2mil |
| Tamanho de perfuração (máximo) | φ3.175mm |
| Tamanho de perfuração (minuto) | φ2.0mm |
| Espessura de perfuração da abertura (máxima) | 0.2mm |
| Tolerância termofixo das tintas | ±0.2mm |
| Óleo verde (minuto) | 0.1mm |
| Almofada da solda (minuto) | 8mil*8mil |
| Distância da almofada da solda (minuto) | 8mil |
| tolerância (minuto) | ±0.1mm |
| Material disponível das estratificações | Pl. ANIMAL DE ESTIMAÇÃO. FR4-Pl |
| Espessura de cobre da folha |
12um, 18um, 35um, 70um
|
FAQ:
Q1: São você uma fábrica ou a empresa de comércio?
: Lunfeng é um fabricante/fábrica. Nós pecialize no interruptor por 26 anos, painel do memrbane de toque por 10 anos.
Q2: É meu arquivo do interruptor cofre forte se eu lheo envio para fabricar?
: Nós respeitamos a autoridade do projeto do cliente e nunca fabricaremos o painel de toque para alguma outra pessoa sem
sua permissão. NDA é aceitável.
Q3: Pode você copiar o interruptor de membrana folha de prova gráfica/amostras capacitivas ou resistive do painel de toque sem arquivo?
: Sim, nós podemos clonar a folha de prova do interruptor de membrana/painel de toque gráficos de acordo com suas amostras.
Q4: Que pagamento você aceita?
: TT/Western Union.
Q5: Que é sua maneira de envio?
: 1. Nós temos nosso próprio remetente para enviar bens por DHL, UPS, FEDEX, TNT, EMS.
2. Se você tem seu próprio remetente, nós podemos cooperar com eles.
Q6: Como sobre o MOQ?
: NENHUM MOQ.
Q7: Que é seu mercado principal?
: Europa, EUA, Brasil, Rússia, Turquia, Irã, Austrialia, Singapura…
