| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | Lunfeng |
| Certificação: | ISO9001:2015 |
| Número do modelo: | FPC005 |
| Quantidade de ordem mínima: | 1 parte |
| Detalhes da embalagem: | Posto primeiramente em um polybag, a seguir paked em uma caixa. De acordo com as exigências especia |
| Tempo de entrega: | 7-25 dias de trabalho, para ser negociado |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 500000 partes/partes pelo mês |

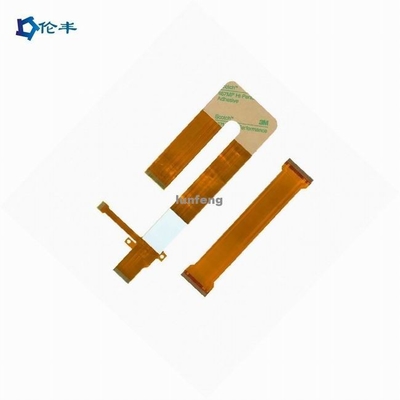

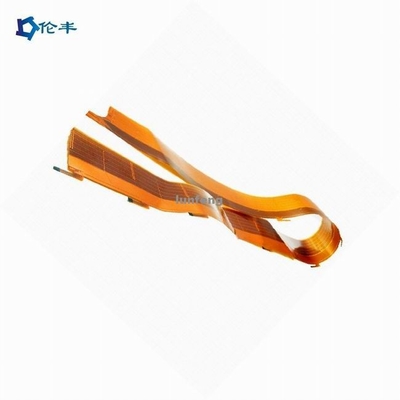

| Nome: | Circuito impresso flexível flexível de placa de circuito de FPC | Aplicação: | Equipamento médico, equipamentos eletrônicos |
|---|---|---|---|
| Material:: | Polyimild, PI | Espessura de cobre:: | 0.4-2mil (10-50um), |
| Espessura da placa:: | 0.2-6mm | Tamanho: | Tamanho personalizado |
| Revestimento de superfície:: | Prata/lata da imersão OSP/AG ENIG/ENEPIG/de HASL/ | Artigo: | OEM |
| Perfil do esboço: | Perfurar/laser cortou/furado | Nome do produto: | Shenzhen QuikPCB conduziu a placa do PWB |
| Linha largura mínima: | 0.1mm | ||
| Realçar: | PWB da placa do cabo flexível de 0.2-6mm,PWB da placa do cabo flexível dos equipamentos eletrônicos,PWB liso de perfuração do cabo flexível |
||
Classificação flexível das placas de circuito baseada em camadas
Placas de circuito flexíveis Único-tomadas partido
Isto está entre os tipos básicos de placas de circuito flexíveis baseadas em camadas. Contém uma única camada de filme do polyimide. Igualmente tem uma camada magro de cobre.
Placas de circuito flexíveis Único-tomadas partido com acesso duplo
Apenas como o nome sugere, estas placas de circuito único-são tomados partido mas têm a folha de cobre acessível de ambos os lados.
Placas de circuito flexíveis frente e verso
Estas placas de circuito particulares contêm uma dupla camada dos condutores em ambos os lados da camada do polyimide.
Circuitos flexíveis Multi-mergulhados
Este circuito contém uma combinação de circuitos flexíveis frente e verso e unilaterais.
Baseado nos tipos acima mencionados de placas de circuito flexíveis, é evidente que os desenhistas e os coordenadores têm um espectro mais largo da seleção para aplicações diferentes. É esta flexibilidade que faz placas de circuito flexíveis altamente benéficas.
|
Especificações do cabo de FPC (circuito impresso flexível)
|
|
| Camada | 1-6layer |
| Tamanho de FPC (máximo/minuto) | Minuto: 10x45mm máximo: 250x1200mm |
| Espessura | 0.050mm-0.2mm |
| Através do diâmetro de furo (máximo) | 6.5mm |
| Com o tamanho do furo (minuto) | 0.2mm |
| Com a tolerância do furo | ±0.025mm |
| Espessura do cobre do furo | Min8μm 38μm máximos |
| Linha largura mínima/espaço | 0.04/0.04 milímetros |
| Gravando a tolerância | ±20% |
| A precisão do teste padrão no furo | ±2mil |
| Tamanho de perfuração (máximo) | φ3.175mm |
| Tamanho de perfuração (minuto) | φ2.0mm |
| Espessura de perfuração da abertura (máxima) | 0.2mm |
| Tolerância termofixo das tintas | ±0.2mm |
| Óleo verde (minuto) | 0.1mm |
| Almofada da solda (minuto) | 8mil*8mil |
| Distância da almofada da solda (minuto) | 8mil |
| tolerância (minuto) | ±0.1mm |
| Material disponível das estratificações | Pl. ANIMAL DE ESTIMAÇÃO. FR4-Pl |
| Espessura de cobre da folha |
12um, 18um, 35um, 70um
|
FAQ:
Q1: São você uma fábrica ou a empresa de comércio?
: Lunfeng é um fabricante/fábrica. Nós pecialize no interruptor por 26 anos, painel do memrbane de toque por 10 anos.
Q2: É meu arquivo do interruptor cofre forte se eu lheo envio para fabricar?
: Nós respeitamos a autoridade do projeto do cliente e nunca fabricaremos o painel de toque para alguma outra pessoa sem
sua permissão. NDA é aceitável.
Q3: Pode você copiar o interruptor de membrana folha de prova gráfica/amostras capacitivas ou resistive do painel de toque sem arquivo?
: Sim, nós podemos clonar a folha de prova do interruptor de membrana/painel de toque gráficos de acordo com suas amostras.
Q4: Que pagamento você aceita?
: TT/Western Union.
Q5: Que é sua maneira de envio?
: 1. Nós temos nosso próprio remetente para enviar bens por DHL, UPS, FEDEX, TNT, EMS.
2. Se você tem seu próprio remetente, nós podemos cooperar com eles.
Q6: Como sobre o MOQ?
: NENHUM MOQ.
Q7: Que é seu mercado principal?
: Europa, EUA, Brasil, Rússia, Turquia, Irã, Austrialia, Singapura…
