| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | Lunfeng |
| Certificação: | ISO9001:2015 |
| Número do modelo: | FPC004 |
| Quantidade de ordem mínima: | 1 parte |
| Detalhes da embalagem: | Posto primeiramente em um polybag, a seguir paked em uma caixa. De acordo com as exigências especia |
| Tempo de entrega: | 7-25 dias de trabalho, para ser negociado |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 500000 partes/partes pelo mês |
| Nome: | Circuito flexível flexível do PWB da placa de circuito de FPC | Aplicação: | Equipamento médico, equipamentos eletrônicos |
|---|---|---|---|
| Material:: | Polyimild, PI | Espessura de cobre:: | 0.4-2mil (10-50um), |
| Espessura da placa:: | 0.2-6mm | Tamanho: | Tamanho personalizado |
| Entrelinha mínimo:: | 0,003" | Revestimento de superfície:: | Prata/lata da imersão OSP/AG ENIG/ENEPIG/de HASL/ |
| Artigo: | OEM | Cor: | Amarelo |

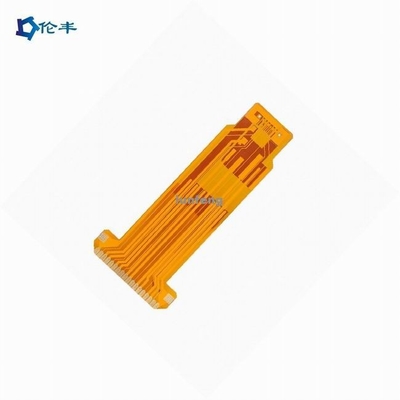

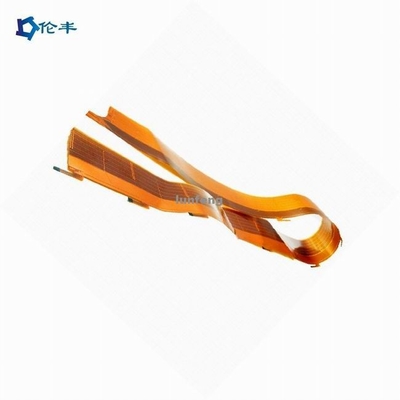

| Nome do produto: | Placa de circuito impresso flexível profissional da placa de circuito de FPC | ||
| Realçar: | Material flexível da placa de circuito do PI,Material flexível da placa de circuito de Polyimild,0.4-2mil PWB do cabo flexível de 4 camadas |
||
Que são circuitos impressos flexíveis?
Os circuitos impressos simplesmente postos, flexíveis são as placas de circuito que têm a capacidade para se dobrar ou torcer. Desta afirmação, é óbvio que estão distinguidos por uma construção flexível. É por isso os coordenadores eletrônicos e os desenhistas usam-nos nas aplicações que exigem para suas qualidades.
São consultados igualmente para dobrar tão circuitos e usados na maior parte em aplicações eletrônicas pequenas. Desde que são caracterizados por sua capacidade para se dobrar, os circuitos impressos flexíveis são feitos da carcaça flexível tal como o polyimide.
Uma outra qualidade importante de circuitos impressos flexíveis é que têm a dissipação de calor superior do que placas de circuito impresso. É esta qualidade que torna possível para a eletrônica que a usa para ficar por muito tempo na condição da qualidade.
|
Especificações do cabo de FPC (circuito impresso flexível)
|
|
| Camada | 1-6layer |
| Tamanho de FPC (máximo/minuto) | Minuto: 10x45mm máximo: 250x1200mm |
| Espessura | 0.050mm-0.2mm |
| Através do diâmetro de furo (máximo) | 6.5mm |
| Com o tamanho do furo (minuto) | 0.2mm |
| Com a tolerância do furo | ±0.025mm |
| Espessura do cobre do furo | Min8μm 38μm máximos |
| Linha largura mínima/espaço | 0.04/0.04 milímetros |
| Gravando a tolerância | ±20% |
| A precisão do teste padrão no furo | ±2mil |
| Tamanho de perfuração (máximo) | φ3.175mm |
| Tamanho de perfuração (minuto) | φ2.0mm |
| Espessura de perfuração da abertura (máxima) | 0.2mm |
| Tolerância termofixo das tintas | ±0.2mm |
| Óleo verde (minuto) | 0.1mm |
| Almofada da solda (minuto) | 8mil*8mil |
| Distância da almofada da solda (minuto) | 8mil |
| tolerância (minuto) | ±0.1mm |
| Material disponível das estratificações | Pl. ANIMAL DE ESTIMAÇÃO. FR4-Pl |
| Espessura de cobre da folha |
12um, 18um, 35um, 70um
|
FAQ:
Q1: São você uma fábrica ou a empresa de comércio?
: Lunfeng é um fabricante/fábrica. Nós pecialize no interruptor por 26 anos, painel do memrbane de toque por 10 anos.
Q2: É meu arquivo do interruptor cofre forte se eu lheo envio para fabricar?
: Nós respeitamos a autoridade do projeto do cliente e nunca fabricaremos o painel de toque para alguma outra pessoa sem
sua permissão. NDA é aceitável.
Q3: Pode você copiar o interruptor de membrana folha de prova gráfica/amostras capacitivas ou resistive do painel de toque sem arquivo?
: Sim, nós podemos clonar a folha de prova do interruptor de membrana/painel de toque gráficos de acordo com suas amostras.
Q4: Que pagamento você aceita?
: TT/Western Union.
Q5: Que é sua maneira de envio?
: 1. Nós temos nosso próprio remetente para enviar bens por DHL, UPS, FEDEX, TNT, EMS.
2. Se você tem seu próprio remetente, nós podemos cooperar com eles.
Q6: Como sobre o MOQ?
: NENHUM MOQ.
Q7: Que é seu mercado principal?
: Europa, EUA, Brasil, Rússia, Turquia, Irã, Austrialia, Singapura…
