Lugar de origem: | Shenzhen, China |
---|---|
Marca: | Lunfeng |
Certificação: | ISO9001:2015 |
Número do modelo: | FPC006 |
Quantidade de ordem mínima: | 1 parte |
Detalhes da embalagem: | Posto primeiramente em um polybag, a seguir paked em uma caixa. De acordo com as exigências especia |
Tempo de entrega: | 7-25 dias de trabalho, para ser negociado |
Termos de pagamento: | T/T, Western Union |
Habilidade da fonte: | 500000 partes/partes pelo mês |

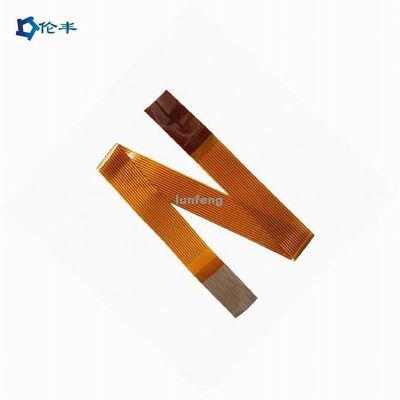

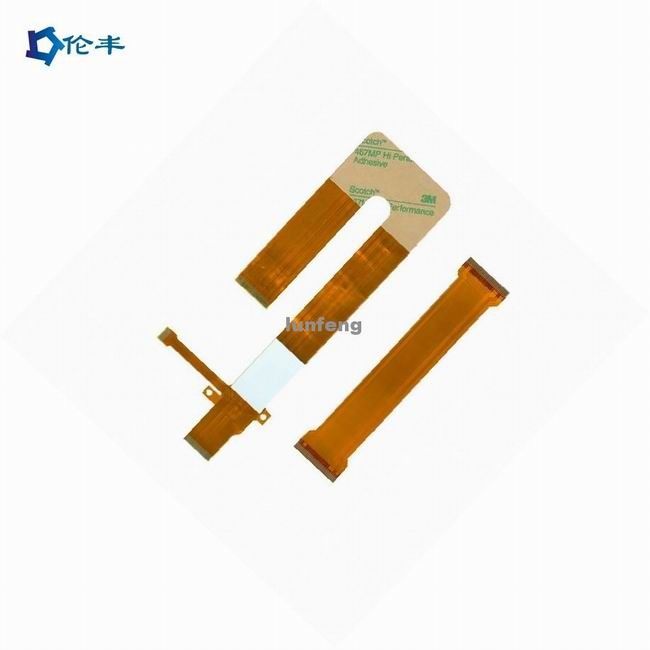

Nome: | Do PI flexível da placa de circuito de FPC PWB flexível com esparadrapo traseiro | Aplicação: | Equipamento médico, equipamentos eletrônicos |
---|---|---|---|
Material:: | Polyimild, | Espessura de cobre:: | 0.4-2mil (10-50um), Min8μm 38μm máximos |
Espessura da placa:: | 0.2-6mm | Mínimo Furo Tamanho:: | 0.1mm (4mil) para HDI/0.15mm (6mil) |
Linha largura mínima:: | 0.075mm/0.075mm (3mil/3mil) | Tamanho: | Tamanho personalizado |
Entrelinha mínimo:: | 0,003" | Revestimento de superfície:: | Prata/lata da imersão OSP/AG ENIG/ENEPIG/de HASL/ |
Realçar: | Circuito impresso do cabo flexível de FPC,circuito impresso do cabo flexível esparadrapo traseiro,Material do PWB do cabo flexível de Polyimild |
Especificações do cabo de FPC (circuito impresso flexível)
|
|
Camada | 1-6layer |
Tamanho de FPC (máximo/minuto) | Minuto: 10x45mm máximo: 250x1200mm |
Espessura | 0.050mm-0.2mm |
Através do diâmetro de furo (máximo) | 6.5mm |
Com o tamanho do furo (minuto) | 0.2mm |
Com a tolerância do furo | ±0.025mm |
Espessura do cobre do furo | Min8μm 38μm máximos |
Linha largura mínima/espaço | 0.04/0.04 milímetros |
Gravando a tolerância | ±20% |
A precisão do teste padrão no furo | ±2mil |
Tamanho de perfuração (máximo) | φ3.175mm |
Tamanho de perfuração (minuto) | φ2.0mm |
Espessura de perfuração da abertura (máxima) | 0.2mm |
Tolerância termofixo das tintas | ±0.2mm |
Óleo verde (minuto) | 0.1mm |
Almofada da solda (minuto) | 8mil*8mil |
Distância da almofada da solda (minuto) | 8mil |
tolerância (minuto) | ±0.1mm |
Material disponível das estratificações | Pl. ANIMAL DE ESTIMAÇÃO. FR4-Pl |
Espessura de cobre da folha |
12um, 18um, 35um, 70um
|
FAQ:
Q1: São você uma fábrica ou a empresa de comércio?
: Lunfeng é um fabricante/fábrica. Nós pecialize no interruptor por 26 anos, painel do memrbane de toque por 10 anos.
Q2: É meu arquivo do interruptor cofre forte se eu lheo envio para fabricar?
: Nós respeitamos a autoridade do projeto do cliente e nunca fabricaremos o painel de toque para alguma outra pessoa sem
sua permissão. NDA é aceitável.
Q3: Pode você copiar o interruptor de membrana folha de prova gráfica/amostras capacitivas ou resistive do painel de toque sem arquivo?
: Sim, nós podemos clonar a folha de prova do interruptor de membrana/painel de toque gráficos de acordo com suas amostras.
Q4: Que pagamento você aceita?
: TT/Western Union.
Q5: Que é sua maneira de envio?
: 1. Nós temos nosso próprio remetente para enviar bens por DHL, UPS, FEDEX, TNT, EMS.
2. Se você tem seu próprio remetente, nós podemos cooperar com eles.
Q6: Como sobre o MOQ?
: NENHUM MOQ.
Q7: Que é seu mercado principal?
: Europa, EUA, Brasil, Rússia, Turquia, Irã, Austrialia, Singapura…
