| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | Lunfeng |
| Certificação: | ISO9001:2015 |
| Número do modelo: | FPCMS-016 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | Negotiable |
| Detalhes da embalagem: | Posto primeiramente em um polybag, a seguir paked em uma caixa. De acordo com as exigências especia |
| Tempo de entrega: | 7-25 dias de trabalho, para ser negociado |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 500000 partes/partes pelo mês |
| Nome do produto: | Interruptor de membrana feito-à-medida de FPC com circuito e o conector flexíveis | Usado sobre: | Controle industrial |
|---|---|---|---|
| Cor: | Cor de Pantone ou de RAL, vermelho, branca | Material chave: | Resíduo metálico do ANIMAL DE ESTIMAÇÃO EBG180 |
| Esparadrapo traseiro: | 3M467 | Característica: | as abóbadas do metal, conduziram embeded |
| Circuitos: | FPC flexível | Cor conduzida: | O branco ustomized |
| Realçar: | Conector do teclado numérico da membrana de FPC,conector flexível do teclado numérico da membrana do circuito,Interruptor da abóbada do teclado numérico de Pantone |
||

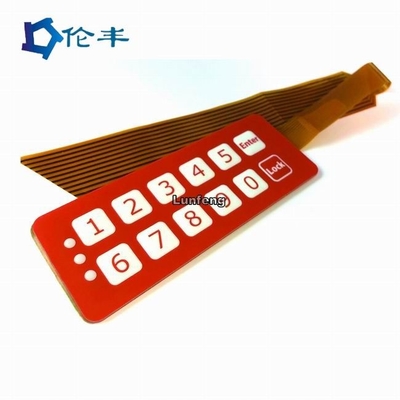

Interruptor de membrana feito-à-medida de FPC com circuito e o conector flexíveis
Geralmente se os interruptores de membrana precisam montou muitos diodos emissores de luz, a seguir nós sugerimos para usar o circuito de FPC, ele pode obter uma qualidade de solda mais estável do diodo emissor de luz. Para a aplicação normal o circuito do ANIMAL DE ESTIMAÇÃO é bastante, que é mais econômico. Além se o passo do condutor é 0.5mm, embora nós igualmente possamos o imprimir, mas nós ainda sugira para usar o circuito de FPC. Devido a esses 0.5mm o passo é demasiado pequeno e é fácil ocorrer procura um caminho mais curto o problema.
Para os interruptores de membrana rígidos do circuito, o circuito é placa de circuito impresso rígida. O material do PWB rígido é geralmente FR4 e cobre. Por este tipo de interruptor de membrana, o conector é geralmente o conector de SMD (às vezes igualmente pode ser em linha reta através do conector). Para alguma aplicação que precisam a capacidade muito dura, a seguir use o interruptor de membrana do circuito do PWB.
| Artigos | Circuito impresso de prata | Circuito gravado de cobre de FPC |
| Material | ANIMAL DE ESTIMAÇÃO (poliéster) | Cobre |
| Condutor | Prata impressa | Cobre |
| Dedos do contato | Prata e carbono | Ouro chapeado |
| Almofadas dos botões de contato | Prata | Ouro chapeado |
| Vida & confiança | normal | bom |
| Estabilidade | normal | bom |
| Resistência | ponto baixo | Muito baixo |
| Custo | ponto baixo | alto |
| Prazo de execução | 2-3 dias | 7-10 dias |
| Passo | 0.5mm (não sugeriu), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
Nossa vantagem:
Nós focalizamos no interruptor de membrana e em artigos relativos.
Capacidade forte do R&D
Estábulo na qualidade
Preço competitivo
Prazo de execução curto para amostras e produção em massa
Projeto inteiro da solução disponível
Aplicações:
* aparelhos eletrodomésticos e dispositivo
* sistemas de proteção de segurança com código da cifra
* vário painel do teclado numérico de controle da indústria
* produtos eletrónicos de consumo e artigo 3C
* sistema e dispositivo médicos de Thrapy
Vário teclado numérico de controle automtic da máquina
|
propriedades 1.Electrical |
Interruptor de membrana |
||
|
Nível elétrico: |
35V (C.C.), 100mA, 1W |
||
|
Resistência de contato: |
10Ω~500 Ω |
||
|
Resistência de isolação: |
100MΩ/100V |
||
|
Tensão-resistência dos dielétricos: |
250VRms (50~60Hz 1min) |
||
|
Tempo vibrar: |
≤ 5ms |
||
|
Tempo da vida: |
Tipo liso ≥ 5.000.000; Tipo tátil ≥ 1.000.000 |
||
|
Dobradura da cauda: |
R>1,180 |
||
|
|
|
||
|
propriedades 2.Mechanical |
|
||
|
Força de funcionamento: |
Tipo liso 57~284g (2~10oz); Tipo tátil 170~397g (6~14oz) |
||
|
Curso do interruptor: |
Tipo liso 0.1~0.5mm; Tipo tátil 0.6~1.5mm |
||
|
|
|
||
|
3.Environmental e condições de armazenamento |
|
||
|
Temperatura da operação: |
-40°C ~ +80°C |
||
|
Temperatura de armazenamento: |
-40°C ~ +80°C |
||
|
Umidade: |
40°C, 90%~95%, 240 horas |
FAQ:
Q1: São você uma fábrica ou a empresa de comércio?
: Lunfeng é fabricante/fábrica cobertos gráficos do interruptor de membrana. Nós pecialize no interruptor do memrbane por 26 anos.
Q2: É meu arquivo do interruptor cofre forte se eu lheo envio para fabricar?
: Nós respeitamos a autoridade do projeto do cliente e nunca fabricaremos o gráfico do interruptor de membrana cobrimos para alguma outra pessoa sem
sua permissão. NDA é aceitável.
Q3: Pode você copiar a membrana para comutar gráfico cobre amostras sem o arquivo?
: Sim, nós podemos clonar o gráfico do interruptor de membrana cobrimos de acordo com suas amostras.
Q4: Que pagamento você aceita?
: TT/Western Union.
Q5: Que é sua maneira de envio?
: 1. Nós temos nosso próprio remetente para enviar bens por DHL, UPS, FEDEX, TNT, EMS.
2. Se você tem seu próprio remetente, nós podemos cooperar com eles.
Q6: Como sobre o MOQ?
: PCes 1, mas normalmente 5 amostras para o interruptor do memrbane, 10 PCes dos PCes para a folha de prova da membrana.
Q7: Que é seu mercado principal?
: Europa, EUA, Brasil, Rússia, Turquia, Irã, Austrialia, Singapura…
